ジューコフスキー翼後縁から放出されるカルマン渦列を対象に 弊社自社開発 CFD ソルバー「Advance/FrontFlow/red」搭載の LES（WALEモデル）を用いて二次元解析した例を紹介します。

計算条件

• 流体：空気（密度 1.0 kg/m3 | 粘性係数 1.83e-5 Pa·s）
• 主流速度：10 m/s（解析開始時は無風；開始5秒間で線形的に加速）
• 翼仕様：迎角 15.8°| 翼弦長 1.07 m | 最大翼厚 0.115 m

メッシャーにはOpenFOAM付属の「snappyHexMesh」を使用し 「流れの三次元構造を捉える必要性」「アスペクト比はできる限り低く抑えるべき」 という観点から、完全な二次元モデル（奥行方向に1層）とするのでは無く、 敢えて奥行き方向にも数要素設けるよう調整しています（プリズム要素挿入率：100%）。

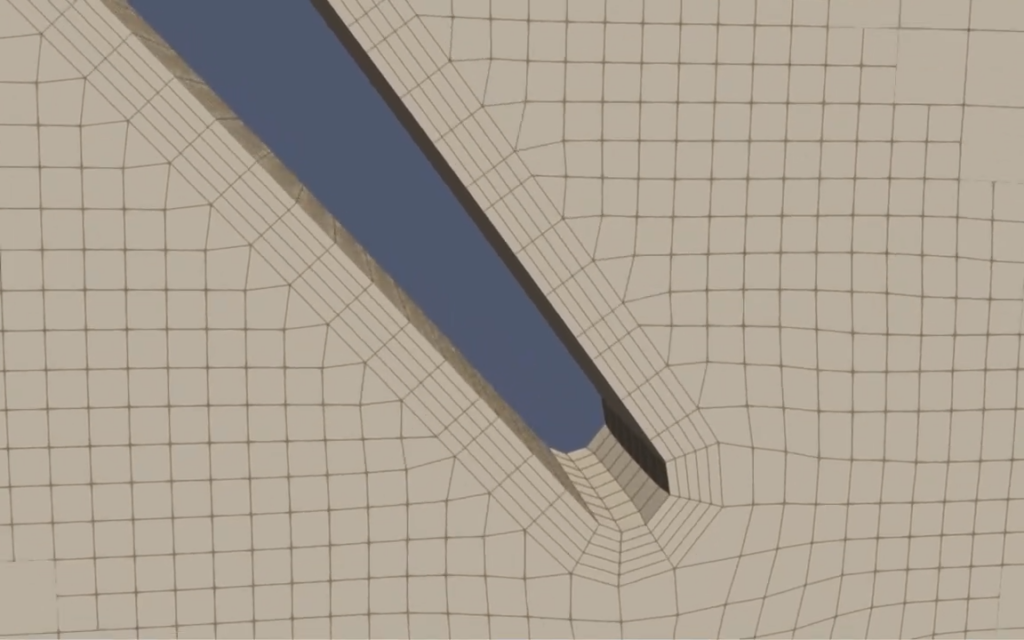

図1：計算格子

電線等に強い風が安定的に吹き付けた際に聞こえる「ピュー」という音は、 一般に「風切り音（エオルス音）」と呼ばれますが、 この音はこのカルマン渦が原因であることが知られています。

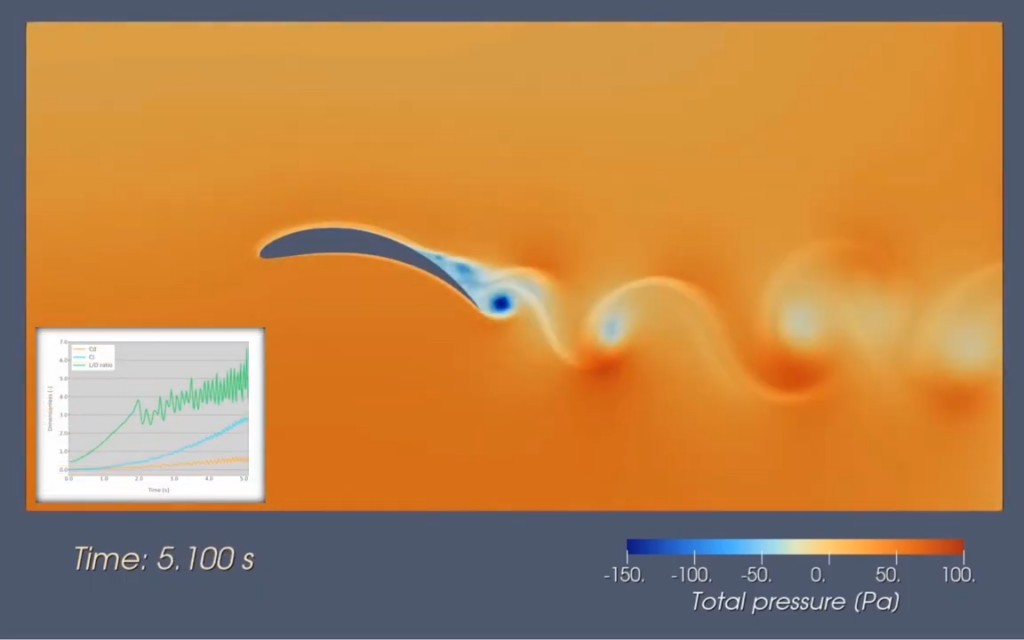

図2：総圧分布

計算コスト

• Cell数：769,645（Point数：1,111,450）
• 現象時間：12 s（時間刻み：クーラン数1指定）
• 計算時間：48 h 43 m 17 s（MPI並列数：32）
